KA Teichwolframsdorf

Rahmendaten

  • derzeitige Ausbaugröße: 650 EW
  • (mit Inbetriebnahme sofort anschließbar ca. 300 EW)
  • Endausbau: 1.300 EW
  • Trockenwetterzufluss: Qt = 5,2 l/s = 19 m³/h
  • Zufluss (einschl. Fremdwasser): Qs + Qf = 299 m³/d
  • Betrieb auch bei Hochwasser HQ 100 gesichert





Hauptkomponenten

  • Zulaufpumpwerk im Ort Höhe Waschanlage (Tiefe 6,0 m) welches für die Bachquerung erforderlich ist wird gleichzeitig als Pumpwerk für die KA genutzt. Die Steuerung und die Stromversorgung erfolgen über die KA
  • Siebanlage und Sandfang als Kompaktanlage
  • Pufferbecken für die kontinuierliche Beschickung des Scheibentauchkörpers Nutzvolumen ca. 15 m³
  • Scheibentauchkörper mit 640 Scheiben und ca. 4.000 m² Bewuchsfläche mit Schöpfwerkzu- und -ablauf, abgedeckt, mit integrierter Nachklärung
  • Phosphateliminierung in einem Sicherheits-Modul-Container
  • Verteilerschacht Überschussschlamm
  • Schlammspeicher Nutzvolumen ca. 65 m, Durchmesser 4,5 m, Tiefe = 4,8 m
  • Ablaufmessung
  • Probenahmeschacht
  • Betriebsgebäude mit Satteldach (ähnlich KA Mohlsdorf, nur kleiner)
  • Brücke über den Krebsbach (45t Gesamtgewicht) mit 2 Wasseramselnistkästen
  • 3 Bäume, 150 m Hecke, 5 Einzelsträucher
  • Betriebsgebäude



Im Betriebsgebäude befinden sich folgende Funktionsräume:

  • Schaltwarte mit elektrischer Schaltanlage und Arbeitsplatz
  • Sanitärraum mit WC-Zelle, Labor- und Waschtisch, Werkbank und Druckerhöhungsanlage
  • mechanische Reinigungsstufe als Kompaktanlage





Zu verbauende Materialien für Baukörper der Kläranlage

  • 1200 m³ Erdaushub
  • 400 m Kanal und Pump- sowie sonstige Leitungen
  • ca. 2000 m Kabel
  • 50 m³ Beton
  • 4 t Stahl (Bewehrung)





Kosten

Auftrag Pauschalvertrag: 1.018.623,85 €

Fördermittel geplant: 637.000,00 €





Zeitschiene

Baubeginn: 16.08.2011

Probebetrieb geplant: ab September 2012

Gesamtfertigstellung laut Auftrag: 30.10.2012

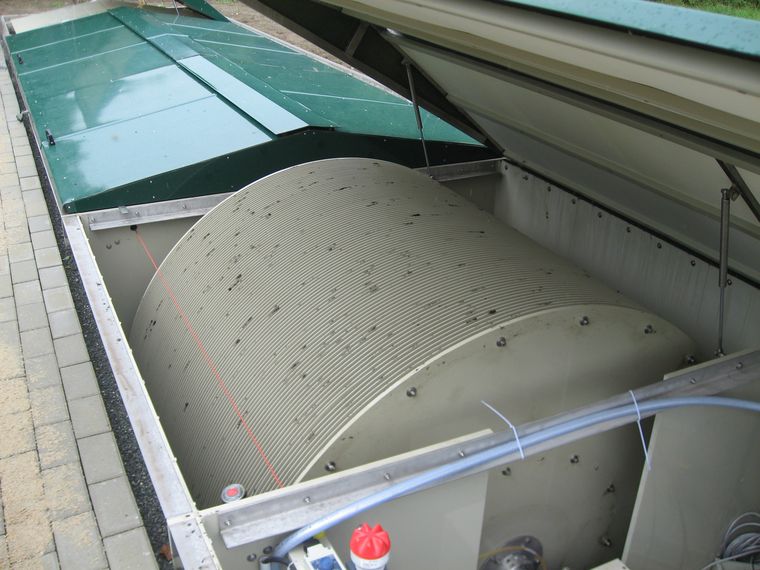

Kläranlage Teichwolframsdorf, Scheibentauchkörper

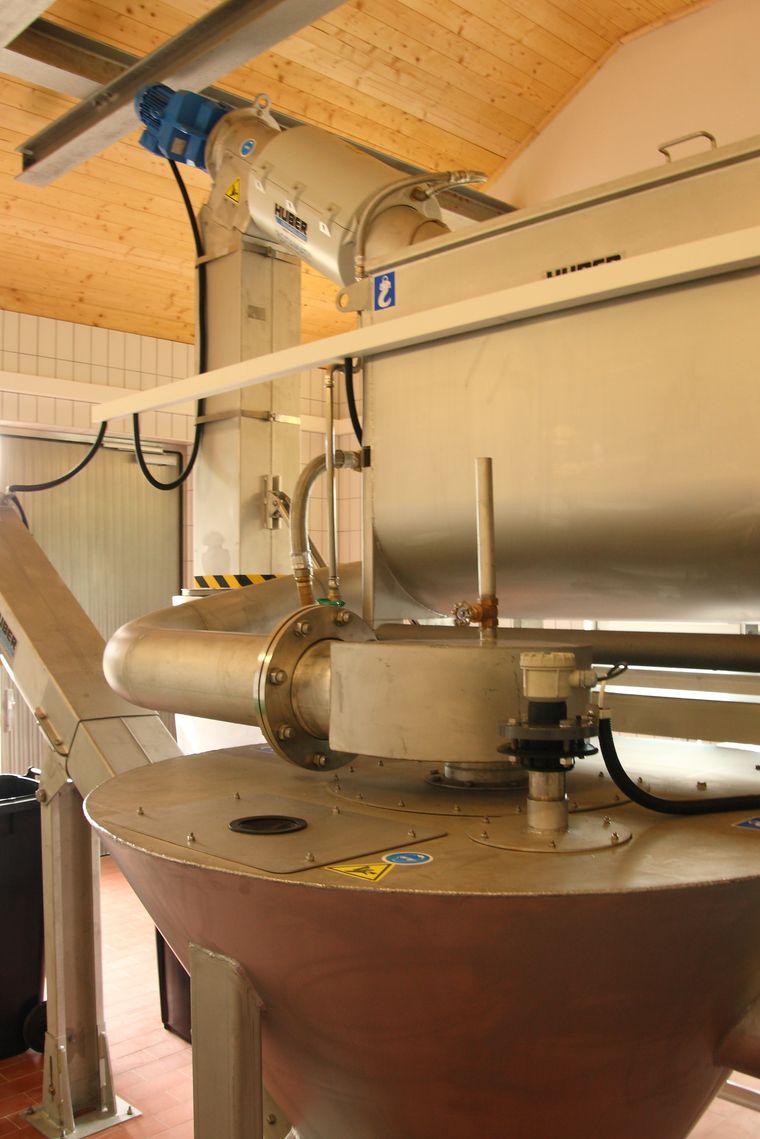

Kläranlage Teichwolframsdorf, mechanische Reinigung

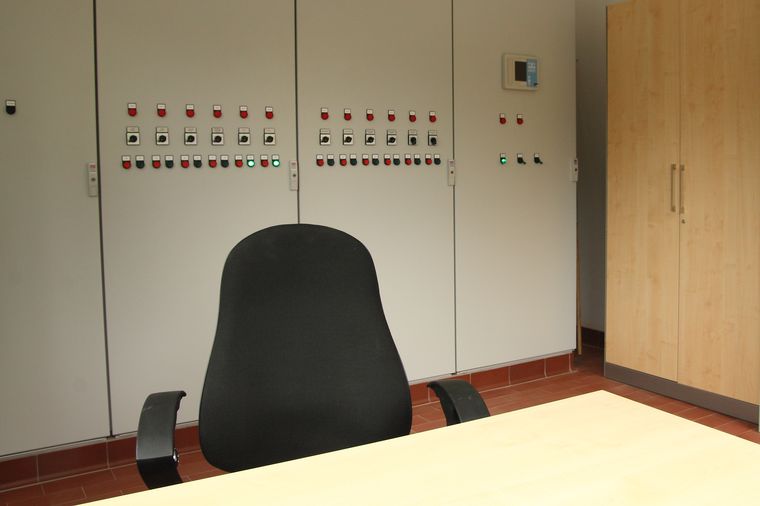

Kläranlage Teichwolframsdorf, Schaltwarte

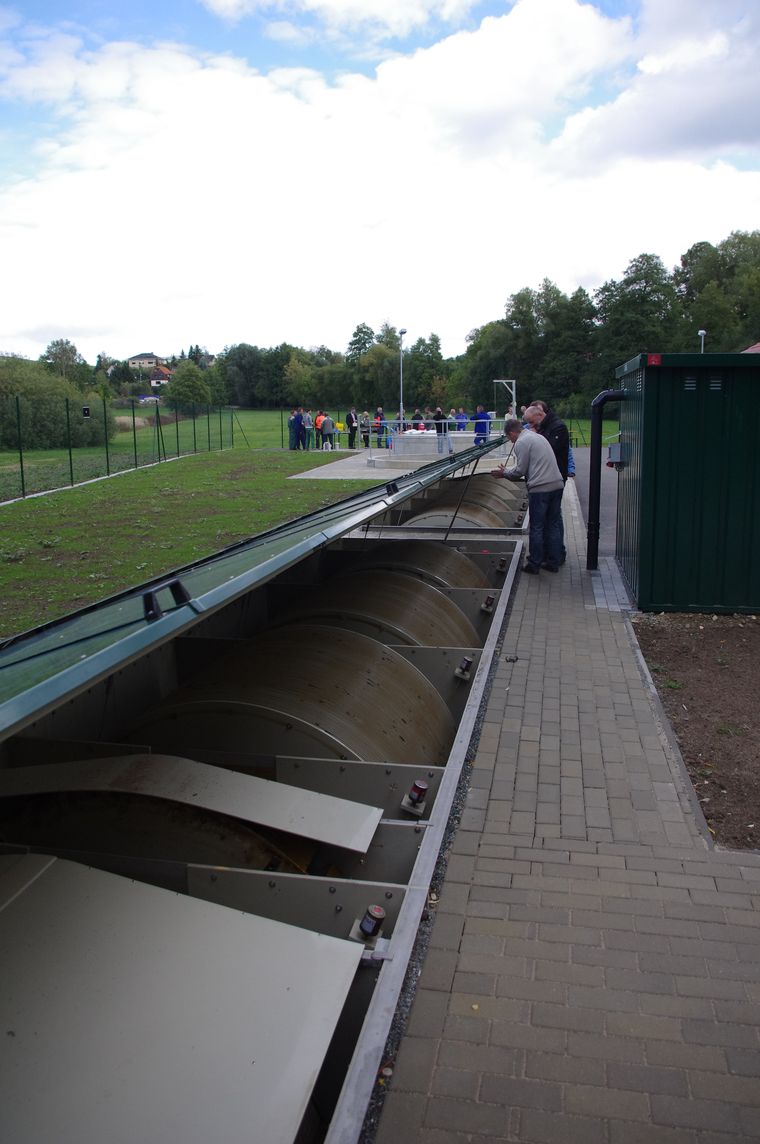

Kläranlage Teichwolframsdorf, Scheibentauchkörper im Vordergrund

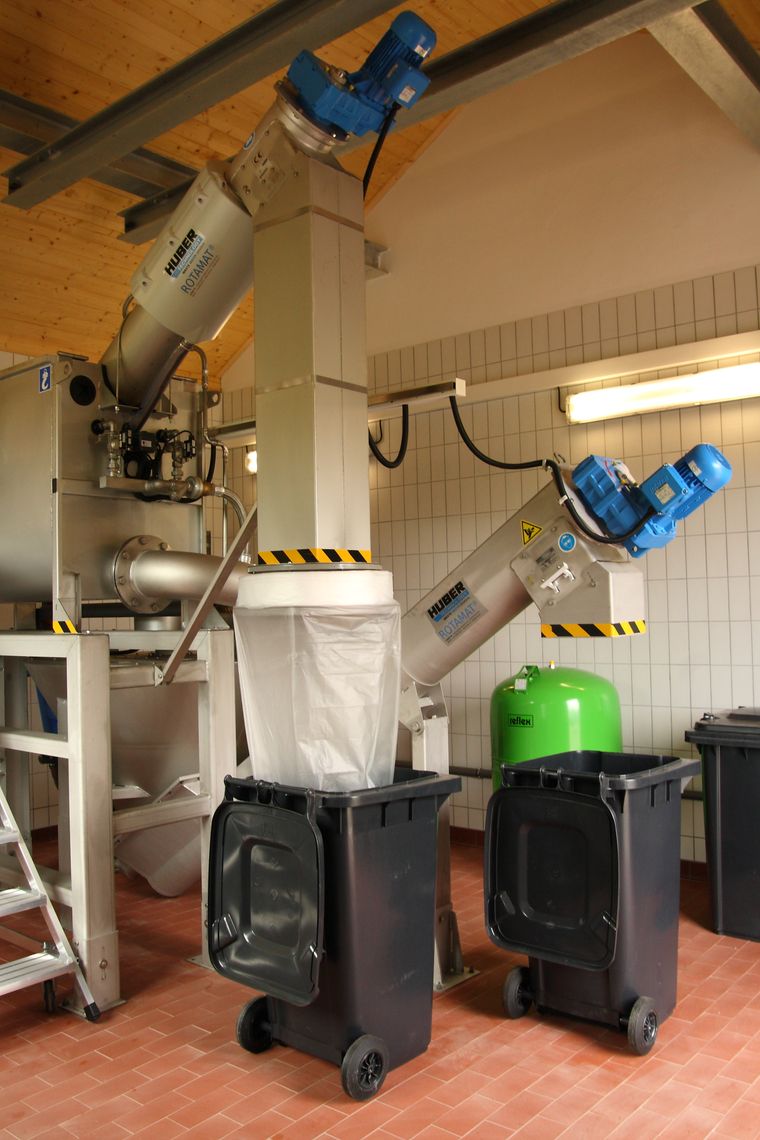

Kläranlage Teichwolframsdorf, mechanische Reinigung

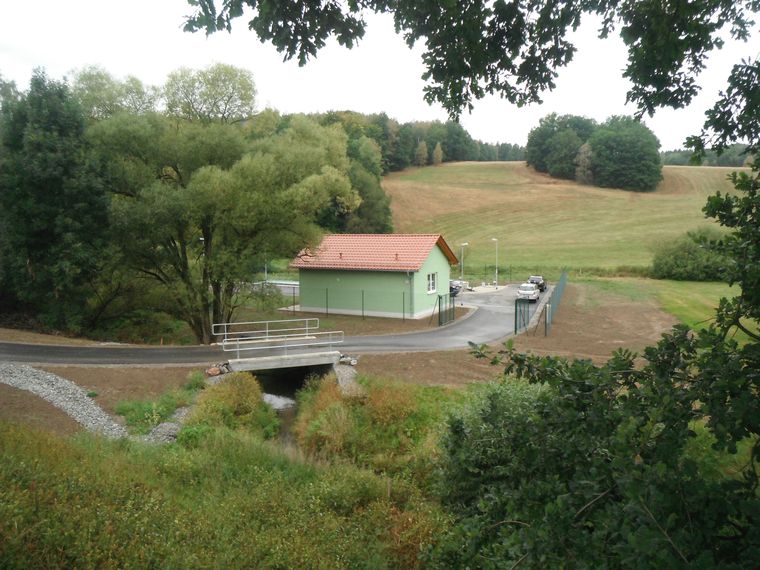

Kläranlage Teichwolframsdorf mit Zufahrt über Krebsbach

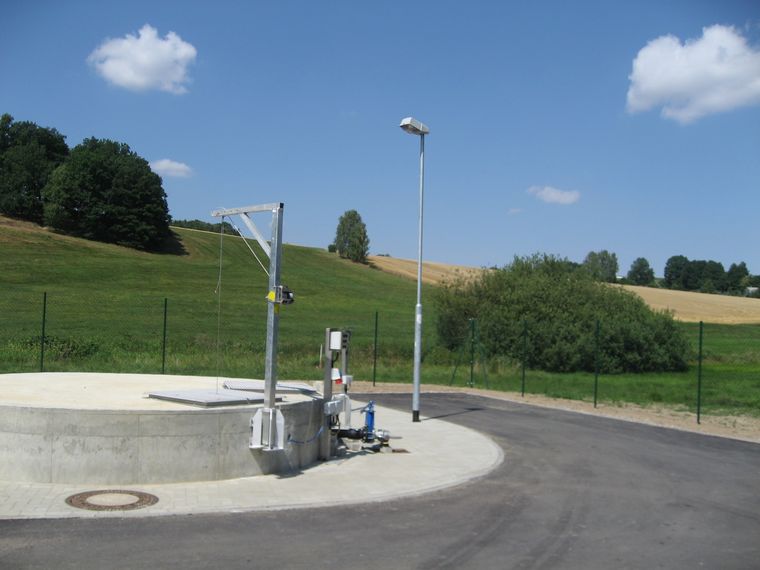

Kläranlage Teichwolframsdorf, Schlammstapelbehälter

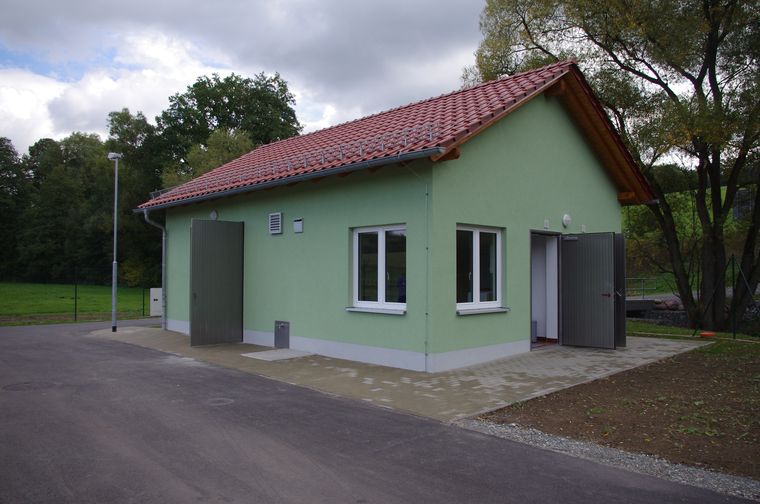

Kläranlage Teichwolframsdorf, Betriebsgebäude
